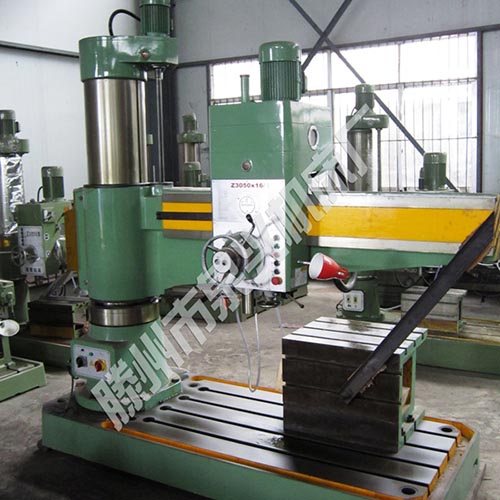

Z3050×16液压摇臂钻床

Z3050-16液压摇臂钻床产品特性
●机械齿轮传动
●液压夹紧
●液压变速
●自动升降
●自动进刀
●主轴涡轮处油泵自动润滑
●导轨高频淬火,刚性好。
 Z3050液压摇臂钻床,适用于在中、大型零件的钻孔、扩孔、铰孔、平面及攻螺纹等工作,在具有工艺装备的条件下可以进行镗孔。
1、采用液压预选变速机构,可节省辅助时间。
2、主轴正反转,停车(制动),变速、空档等动作,用一个手柄控制,操纵轻便。
3、主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构,夹紧可靠。
4、摇臂导轨,外柱圆表面,主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理,可长期保持机床精度的稳定性,延长了使用寿命。
5、有完善的安全保护装置和外柱防护。
6、在结构设计方面和在制造过程中,还采取了一系列有效措施,使得机床的精度持久性和整机的使用寿命均为大延长。

型号 单位 Z3050×16
大钻孔直径 mm 50
主轴中心至立柱母线 mm 大1600(MM)小350(MM)
主轴端面至底座工作面 mm 大1220(MM)小320(MM)
主轴行程 mm 315
主轴转速级数 级stage 16
主轴转速范围 r/min 25-2000
主轴进给量范围 mm/r 0.04-3.2
工作台尺寸 mm 500×630
横臂长宽 mm 2140
电机功率 Kw 4
主机外形尺寸 mm 2500×1060×2655
净重 Kg 3500

本机床是一种用途广泛的通用型摇臂钻床,能够满足一般加工车间及个体用户在零件上进行钻孔、扩孔、铰孔、镗孔及攻丝等机械加工。机床刚性好、噪音低、操作简便、易于维修、是一种物美价廉的多用途机床。
一、操作规程
1、操作者必须熟悉机床操作顺序和性能,严禁超性能使用设备。
2、操作者必须经过培训、考试或考核合格后,持证上岗。
3、开机前,按设备润滑图表注油,检查各手柄是否放在规定的位置上。按压总启动按钮,启动油泵电机。
4、按压主轴箱与立柱松开按钮,按压摇臂升降按钮,并移动主轴或转动摇臂。
5、选择低速档,调好进给量,空转10分钟后,可试自动进给。
6、进给退出,主电机停止,按压总停按钮。
7、关闭机床电控总开关,关闭电控柜空气开关。
8、清洁机床,按设备润滑图表注油,立柱、摇臂抹油。
二、安全操作规程
1、加工时,严禁戴手套,工件夹装应牢固,钻小件,应用平口钳或工具夹夹住,严禁用手持工件加工。
2、在开机钻孔情况下,手不准触摸,不准翻转,卡压或测量。
3、在摇臂钻的横臂回转范围内,不准站人,横臂应卡紧。
4、横臂下,工作台上,不准放杂物,不准有障碍物。
5、使用自动走刀,应调整好限位块,手动进给,不要用力过猛。
6、钻头上有长铁屑时,要停车用铁钩清除,禁止风吹或手拉。
【产品发货运输】
亲,客户订单后都想收到货物,我们也深知发货速度会影响客户感知,我们在发货时一切为客户利益为重,在拿到订单的安排发货,由于所有机床过高过大,一般普通物流采用集装箱没法装运(无法装车)因此我公司产品采用配货运输(即集散货装整车运输),一般配货时间1-2天,但在运输中不转车,大程度保证货物在运输当中的安全,货物装车后将以快的时间抵达卸货地点。因此请各位顾客耐心等待。
