※液压夹紧
※液压变速
※液压预选
※机械电气双重保险
※国标设备
※主轴自动进刀可攻丝
【产品特性】
●机械齿轮传动
●液压夹紧
●液压变速
●自动升降
●自动进刀
●主轴涡轮处油泵自动润滑
●导轨高频淬火，刚性好。

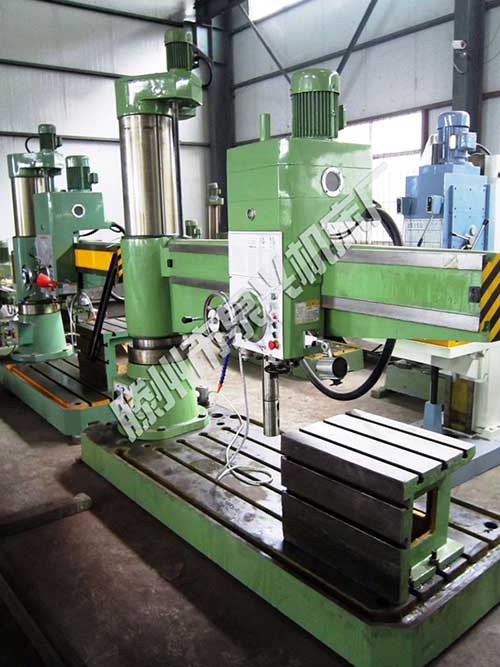

Z3063-20液压摇臂钻,适用于在中、大型零件的钻孔、扩孔、铰孔、平面及攻螺纹等工作，在具有工艺装备的条件下可以进行镗孔。
1、采用液压预选变速机构，可节省辅助时间。
2、主轴正反转，停车（制动），变速、空档等动作，用一个手柄控制，操纵轻便。
3、主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构，夹紧可靠。
4、摇臂导轨，外柱圆表面，主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理，可长期保持机床精度的稳定性，延长了使用寿命。
5、有完善的安全保护装置和外柱防护。
6、在结构设计方面和在制造过程中，还采取了一系列有效措施，使得机床的精度持久性和整机的使用寿命均为大延长。
Z3063×20液压摇臂钻床技术参数：
| 3063液压摇臂钻床技术参数 | Z3063×20 |
| 钻孔大直径mm | 63 |
| 主轴端面至工作台距离mm | 500-1600 |
| 主轴中心至立柱母线距离mm | 400-2000 |
| 主轴行程mm | 400 |
| 主轴锥孔（莫氏） | 5 |
| 主轴转速范围r.p.m | 20-2000 |
| 主轴转速级数 | 16 |
| 主轴进给量范围r.p.m | 0.04-3.2 |
| 主轴进给量级数 | 16 |
| 摇臂回转角度 ° | 360 |
| 主电机功率 kw | 5.5 |
| 升降电机功率 kw | 1.5 |
| 机床重量kg | 7000 |
| 外形尺寸mm | 3000×1250×3300 |
【产品相关说明】
本机床是一种用途广泛的通用型摇臂钻床，能够满足一般加工车间及个体用户在零件上进行钻孔、扩孔、铰孔、镗孔及攻丝等机械加工。机床刚性好、噪音低、操作简便、易于维修、是一种物美价廉的多用途机床。
一、操作规程
1、操作者必须熟悉机床操作顺序和性能，严禁超性能使用设备。
2、操作者必须经过培训、考试或考核合格后，持证上岗。
3、开机前，按设备润滑图表注油，检查各手柄是否放在规定的位置上。按压总启动按钮，启动油泵电机。
4、按压主轴箱与立柱松开按钮，按压摇臂升降按钮，并移动主轴或转动摇臂。
5、选择低速档，调好进给量，空转10分钟后，可试自动进给。
6、进给退出，主电机停止，按压总停按钮。
7、关闭机床电控总开关，关闭电控柜空气开关。
8、清洁机床，按设备润滑图表注油，立柱、摇臂抹油。
二、安全操作规程
1、加工时，严禁戴手套，工件夹装应牢固，钻小件，应用平口钳或工具夹夹住，严禁用手持工件加工。
2、在开机钻孔情况下，手不准触摸，不准翻转，卡压或测量。
3、在摇臂钻的横臂回转范围内，不准站人，横臂应卡紧。
4、横臂下，工作台上，不准放杂物，不准有障碍物。
5、使用自动走刀，应调整好限位块，手动进给，不要用力过猛。
6、钻头上有长铁屑时，要停车用铁钩清除，禁止风吹或手拉。
