●机械传动
●机械夹紧
●机械变速
●自动升降
●自动进刀
●主轴涡轮处油泵机械润滑
ZQ3050-16型摇臂钻床技术参数:
Z3050摇臂钻床 | 单位 | ZQ3050×13 | ZQ3050×16 |
大钻孔直径 | 50 | 50 | |
主轴中心至立柱母线距离 | mm | 大1300 | 大1600 |
小360 | 小360 | ||
主轴箱水平移动距离 | mm | 950 | 1250 |
主轴端面至底座工作台距离 | mm | 大1050 | 大1050 |
小260 | 小260 | ||
主轴圆锥孔 | 莫氏5号 | ||
主轴行程 | mm | 220 | |
主轴转速 | r/min | 78、135、240、350、590、1100 | |
主轴转速6级 | mmr | 0.10、0.16、0.22、0.25、0.35、0.56 | |
主轴进给量3级 | n | 1600 | |
主轴允许大进给抗力 | m/min | 1.3 | |
摇臂回转角度 | 。 | 360 | |
升降电动机功率 | Kw | 1.5 | |
主电机功率 | Kw | 4 | |
净重 | Kg | 2200 | 2500 |
机床轮廓尺寸(长×宽×高) | mm | 1950×810×2450 | 2170×950×2450 |

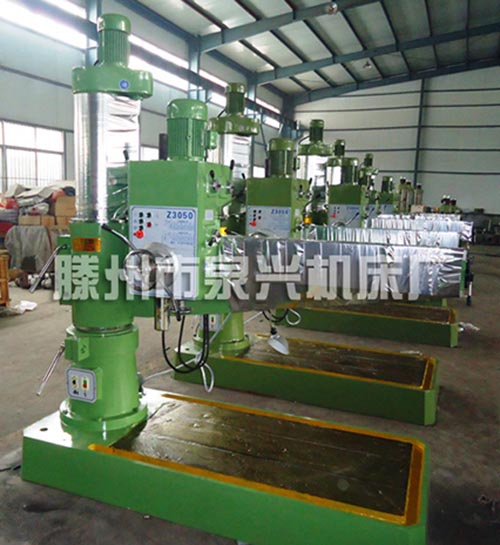

3050摇臂钻床外观造型美观大方,总体布局匀称协调。
ZQ3050摇臂钻床立柱采用内外双层立柱,采用机械传动,机械夹紧,机械变速,摇臂自动升降,操作简便,生产效率高。结构可靠,制造精良,保证了机床精度持久性。而且它将钻床的优点聚为一体。使之加大了钻床的加工范围,如镗孔、攻丝、套丝、锪平面、钻、铰、扩孔等功能,广泛用于大中小型企业,乡镇和个体工业的机械加工。主轴箱是一个复合部件,由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上,可以通过手轮操作,使其在水平导轨上沿摇臂移动。
【产品相关说明】
本机床是一种用途广泛的通用型摇臂钻床,能够满足一般加工车间及个体用户在零件上进行钻孔、扩孔、铰孔、镗孔及攻丝等机械加工。机床刚性好、噪音低、操作简便、易于维修、是一种物美价廉的多用途机床。
一、操作规程
1、操作者必须熟悉机床操作顺序和性能,严禁超性能使用设备。
2、操作者必须经过培训、考试或考核合格后,持证上岗。
3、开机前,按设备润滑图表注油,检查各手柄是否放在规定的位置上。按压总启动按钮,启动油泵电机。
4、按压主轴箱与立柱松开按钮,按压摇臂升降按钮,并移动主轴或转动摇臂。
5、选择低速档,调好进给量,空转10分钟后,可试自动进给。
6、进给退出,主电机停止,按压总停按钮。
7、关闭机床电控总开关,关闭电控柜空气开关。
8、清洁机床,按设备润滑图表注油,立柱、摇臂抹油。
二、安全操作规程
1、加工时,严禁戴手套,工件夹装应牢固,钻小件,应用平口钳或工具夹夹住,严禁用手持工件加工。
2、在开机钻孔情况下,手不准触摸,不准翻转,卡压或测量。
3、在摇臂钻的横臂回转范围内,不准站人,横臂应卡紧。
4、横臂下,工作台上,不准放杂物,不准有障碍物。
5、使用自动走刀,应调整好限位块,手动进给,不要用力过猛。
6、钻头上有长铁屑时,要停车用铁钩清除,禁止风吹或手拉。
