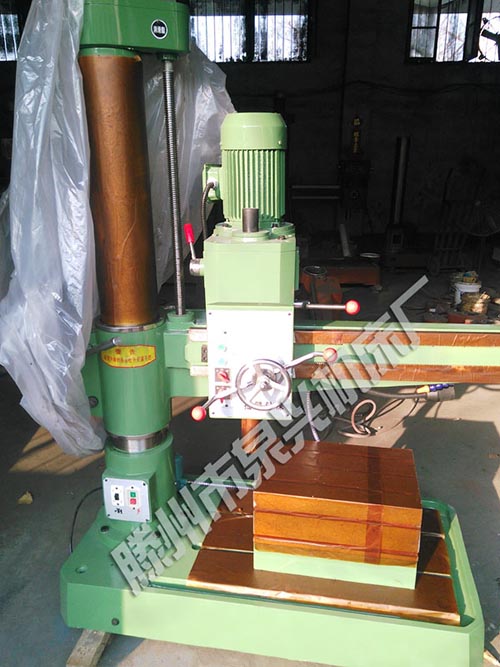

ZQ3032×10摇臂钻床

ZQ3032系列摇臂钻床技术参数
型号 ZQ3032×10
大钻孔直径(mm) 32
主轴锥度(mm/INCH) MT4
主轴中心至立柱母线(mm) 1000-300
主轴端面至底座工作面(mm) 1000-260
主轴行程(mm) 200
主轴转速级数 6 (108-1000)
主机外形尺寸长宽高(mm) 1500×705×2020
电机功率 (Kw) 1.5/2.2(主电机) 0.75(升降电机)
净重(Kg) 800

主要功能与特点:
外观造型美观大方,总体布局匀称协调。
采用机械传动,机械夹紧,机械变速,摇臂自动升降,操作简便,生产效率高。
结构可靠,制造精良,保证了机床精度持久性。而且它将钻床的优点聚为一体。使之加大了钻床的加工范围,如镗孔、攻丝、套丝、锪平面、钻、铰、扩孔等功能,广泛用于大中小型企业,乡镇和个体工业的机械加工。
主轴箱是一个复合部件,由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上,可以通过手轮操作,使其在水平导轨上沿摇臂移动。
【产品相关说明】
本机床是一种用途广泛的通用型摇臂钻床,能够满足一般加工车间及个体用户在零件上进行钻孔、扩孔、铰孔、镗孔及攻丝等机械加工。机床刚性好、噪音低、操作简便、易于维修、是一种物美价廉的多用途机床。
一、操作规程
1、操作者必须熟悉机床操作顺序和性能,严禁超性能使用设备。
2、操作者必须经过培训、考试或考核合格后,持证上岗。
3、开机前,按设备润滑图表注油,检查各手柄是否放在规定的位置上。按压总启动按钮,启动油泵电机。
4、按压主轴箱与立柱松开按钮,按压摇臂升降按钮,并移动主轴或转动摇臂。
5、选择低速档,调好进给量,空转10分钟后,可试自动进给。
6、进给退出,主电机停止,按压总停按钮。
7、关闭机床电控总开关,关闭电控柜空气开关。
8、清洁机床,按设备润滑图表注油,立柱、摇臂抹油。
二、安全操作规程
1、加工时,严禁戴手套,工件夹装应牢固,钻小件,应用平口钳或工具夹夹住,严禁用手持工件加工。
2、在开机钻孔情况下,手不准触摸,不准翻转,卡压或测量。
3、在摇臂钻的横臂回转范围内,不准站人,横臂应卡紧。
4、横臂下,工作台上,不准放杂物,不准有障碍物。
5、使用自动走刀,应调整好限位块,手动进给,不要用力过猛。
6、钻头上有长铁屑时,要停车用铁钩清除,禁止风吹或手拉。
