ZQ3040单立柱摇臂钻床

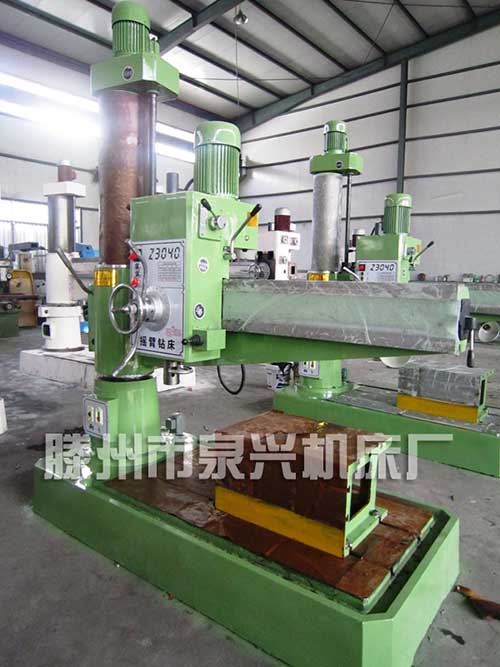

ZQ3040单立柱摇臂钻床
ZQ3040单立柱摇臂钻床产品特性:
●机械传动
●机械夹紧
●机械变速
●自动升降
●自动进刀
●主轴涡轮处油泵机械润滑
●主轴行程可加大到280mm
●主电机可根据客户要求安装2.2/1.5双速电机,转速为12级 35-1220转,可攻丝,变速手柄为操作杆控制。
ZQ3040单立柱摇臂钻床技术参数:

3040摇臂钻床 单位 Z3040×10 Z3040×13
最大钻孔直径 mm 40 40
主轴中心至立柱母线 mm 1000-300 1300-300
主轴端面至底座工作面 mm 1000-260 1000-260
主轴行程 mm 200 200
主轴转速级数 级stage 6级或12级
(75-1220/35-1220转)
6级或12级
(75-1220/35-1220转)
主机外形尺寸 mm 1500×800×2220 1800×705×2220
电机功率 Kw 2.2 1.1 2.2 1.1
净重 Kg 1760 1860

ZQ3040单立柱摇臂钻床主要功能与特点:
外观造型美观大方,总体布局匀称协调。
采用机械传动,机械夹紧,机械变速,摇臂自动升降,操作简便,生产效率高。
结构可靠,制造精良,保证了机床精度持久性。而且它将钻床的优点聚为一体。使之加大了钻床的加工范围,如镗孔、攻丝、套丝、锪平面、钻、铰、扩孔等功能,广泛用于大中小型企业,乡镇和个体工业的机械加工。
主轴箱是一个复合部件,由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上,可以通过手轮操作,使其在水平导轨上沿摇臂移动。
【产品相关说明】
本机床是一种用途广泛的通用型摇臂钻床,能够满足一般加工车间及个体用户在零件上进行钻孔、扩孔、铰孔、镗孔及攻丝等机械加工。机床刚性好、噪音低、操作简便、易于维修、是一种物美价廉的多用途机床。
一、操作规程
1、操作者必须熟悉机床操作顺序和性能,严禁超性能使用设备。
2、操作者必须经过培训、考试或考核合格后,持证上岗。
3、开机前,按设备润滑图表注油,检查各手柄是否放在规定的位置上。按压总启动按钮,启动油泵电机。
4、按压主轴箱与立柱松开按钮,按压摇臂升降按钮,并移动主轴或转动摇臂。
5、选择低速档,调好进给量,空转10分钟后,可试自动进给。
6、进给退出,主电机停止,按压总停按钮。
7、关闭机床电控总开关,关闭电控柜空气开关。
8、清洁机床,按设备润滑图表注油,立柱、摇臂抹油。
二、安全操作规程
1、加工时,严禁戴手套,工件夹装应牢固,钻小件,应用平口钳或工具夹夹住,严禁用手持工件加工。
2、在开机钻孔情况下,手不准触摸,不准翻转,卡压或测量。
3、在摇臂钻的横臂回转范围内,不准站人,横臂应卡紧。
4、横臂下,工作台上,不准放杂物,不准有障碍物。
5、使用自动走刀,应调整好限位块,手动进给,不要用力过猛。
6、钻头上有长铁屑时,要停车用铁钩清除,禁止风吹或手拉。
【ZQ3040单立柱摇臂钻床产品发货运输】
亲,客户订单后都想第一时间收到货物,我们也深知发货速度会影响客户感知,我们在发货时一切为客户利益为重,在拿到订单的第一时间安排发货,由于所有机床过高过大,一般普通物流采用集装箱没法装运(超高,无法装车)因此我公司产品采用配货运输(即集散货装整车运输),一般配货时间1-2天,但在运输中不转车,最大程度保证货物在运输当中的安全,货物装车后将以最快的时间抵达卸货地点。因此请各位顾客耐心等待。
