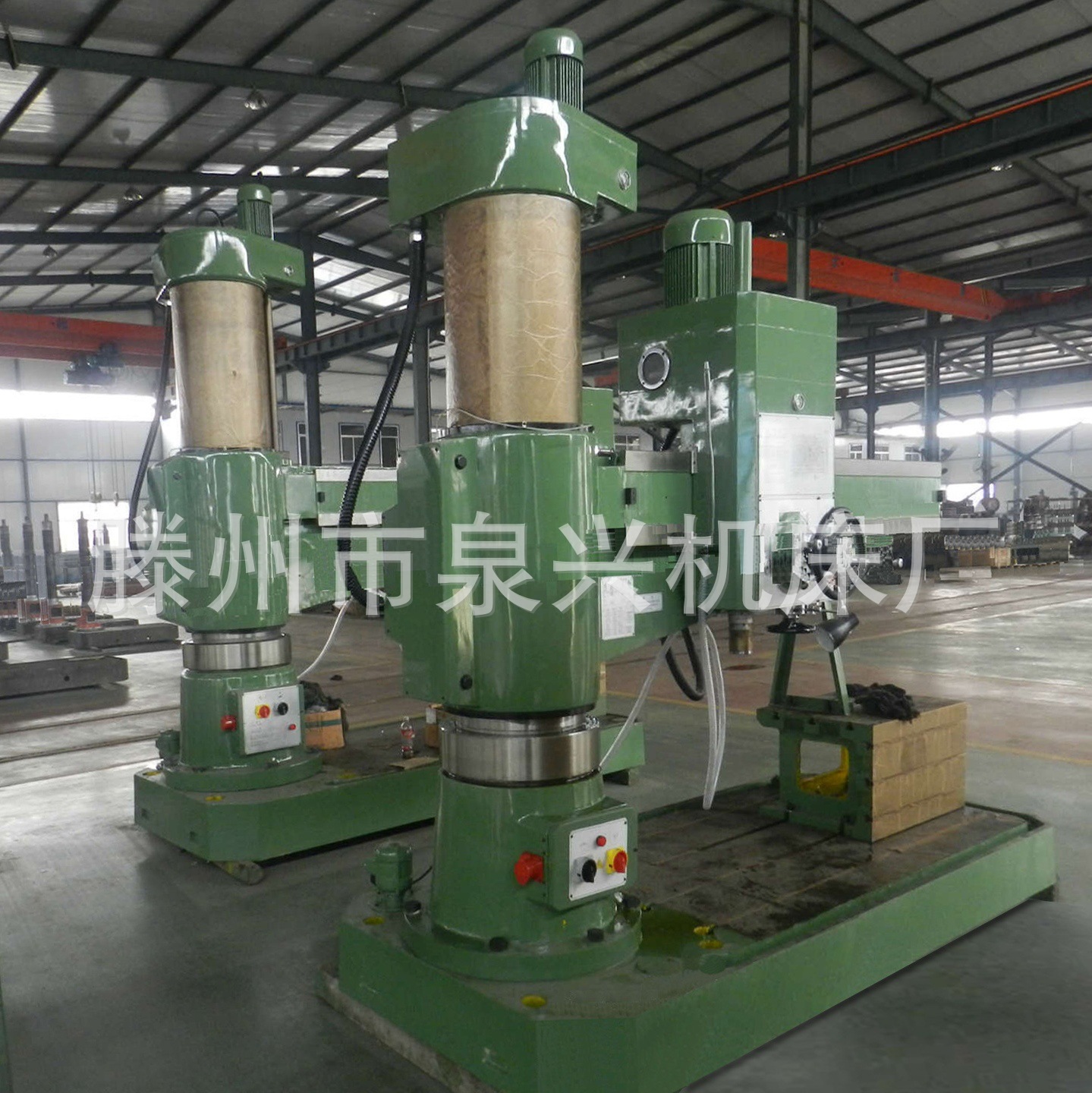

Z3063-20摇臂钻床

【产品特性】

●机械齿轮传动●液压夹紧●液压变速●自动升降●自动进刀●主轴涡轮处油泵自动润滑

导轨高频淬火,刚性好。

 Z3063-20液压摇臂钻,适用于在中、大型零件的钻孔、扩孔、铰孔、平面及攻螺纹等工作,在具有工艺装备的条件下可以进行镗孔。
1、采用液压预选变速机构,可节省辅助时间。
2、主轴正反转,停车(制动),变速、空档等动作,用一个手柄控制,操纵轻便。
3、主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构,夹紧可靠。
4、摇臂导轨,外柱圆表面,主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理,可长期保持机床精度的稳定性,延长了使用寿命。
5、有完善的安全保护装置和外柱防护。
6、在结构设计方面和在制造过程中,还采取了一系列有效措施,使得机床的精度持久性和整机的使用寿命均为大延长。

 [ Z3063-20液压摇臂钻床详细技术参数 ]



Z3063-20液压钻床技术参数

Z3063×20



钻孔最大直径mm

63



主轴端面至工作台距离mm

500-1600



主轴中心至立柱母线距离mm

400-2000



主轴行程mm

400



主轴锥孔(莫氏)

5



主轴转速范围r.p.m

20-2000

主轴转速级数

16



主轴进给量范围r.p.m

0.04-3.2



主轴进给量级数

16



摇臂回转角度 °

360



主电机功率 kw

5.5



升降电机功率 kw

1.5



机床重量kg

7000



外形尺寸mm

3000×1250×3300
