【产品特性】
●机械齿轮传动●液压夹紧●液压变速●自动升降●自动进刀●主轴涡轮处油泵自动润滑
导轨高频淬火，刚性好。

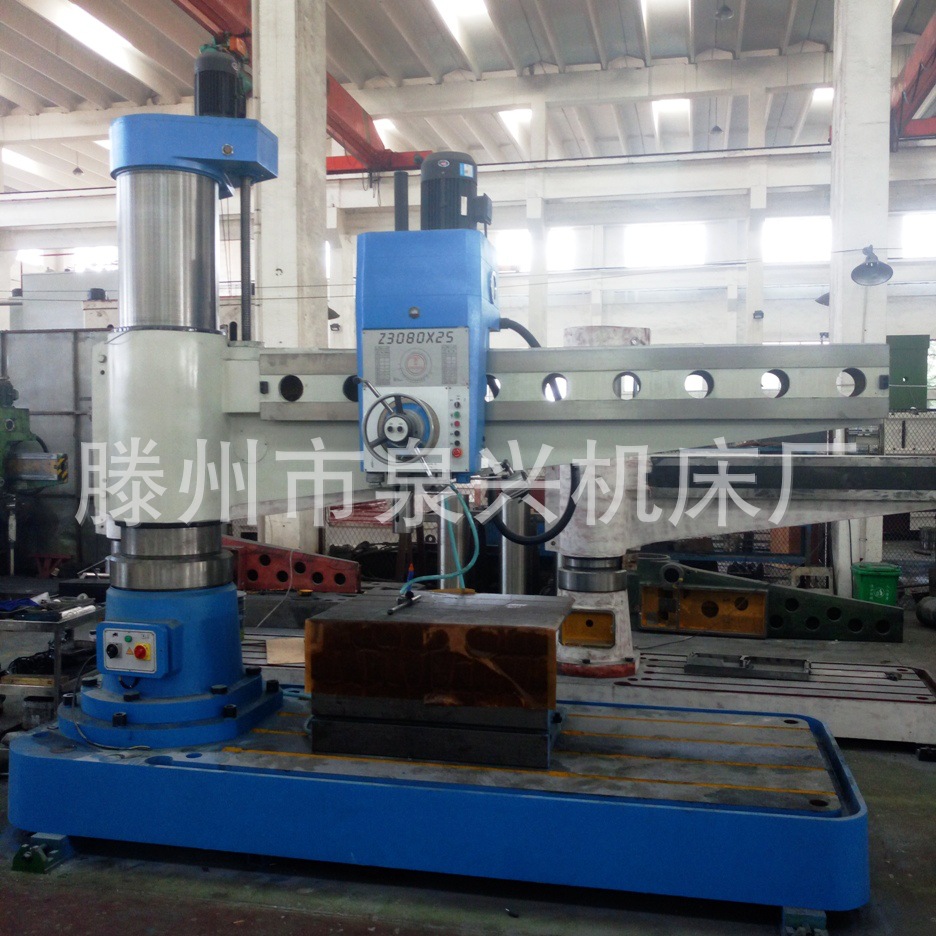

Z3080-20/25液压摇臂钻,适用于在中、大型零件的钻孔、扩孔、铰孔、平面及攻螺纹等工作，在具有工艺装备的条件下可以进行镗孔。
1、采用液压预选变速机构，可节省辅助时间。
2、主轴正反转，停车（制动），变速、空档等动作，用一个手柄控制，操纵轻便。
3、主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构，夹紧可靠。
4、摇臂导轨，外柱圆表面，主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理，可长期保持机床精度的稳定性，延长了使用寿命。
5、有完善的安全保护装置和外柱防护。
6、在结构设计方面和在制造过程中，还采取了一系列有效措施，使得机床的精度持久性和整机的使用寿命均为大延长。
[ Z3080-20/25液压摇臂钻床详细技术参数 ]
|
规格与参数 |
Z3080*20 |
Z3080*25 |
|
大钻孔直径 |
80 |
80 |
|
主轴中凡线至立柱母线距离 |
500-2000 |
500-2500 |
|
主轴羰面至底座工作面距离 |
550-2000 |
550-2000 |
|
主轴行程 |
400 |
450 |
|
主轴锥孔（莫氏） |
6# |
6# |
|
主轴转速范围 |
16-1250 |
16-1250 |
|
主轴转速级数 |
16 |
16 |
|
主轴进给量范围 |
0.04-3.20 |
0.04-3.20 |
|
主轴进给量级数 |
16 |
16 |
|
工作台尺寸 |
630*800 |
800*1000 |
|
主轴水平移动距离 |
1550 |
2000 |
|
主电机功率 |
7.5 |
7.5 |
|
重量 |
8500 |
11000 |
|
机床外型尺寸（长宽高） |
2980*1250*3790 |
3730*1400*4025 |
