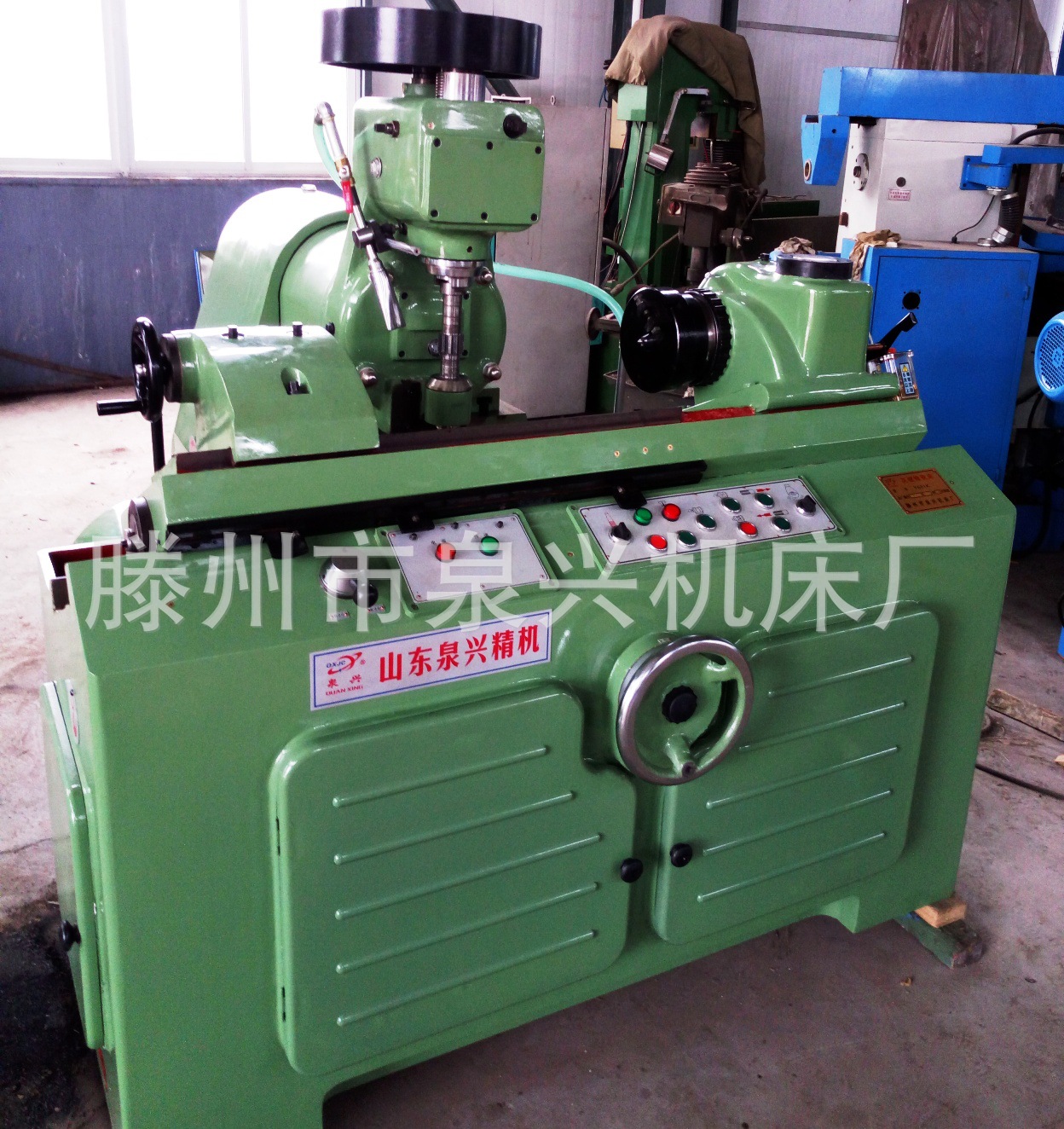

Y631K型花键轴铣床
机床的主要用途：Y631K型花键轴铣床主要采用滚铣加工直槽花键轴、键开线花键轴和直齿轮。本机床适用于汽车、拖拉机工业与机床制造业。
机床的主要特点：
*机床床身采用铸铁材质铸造并经过回火处理加强机床的整体抗震性能，机床导轨采用高频淬火处理，表面硬度高延长导轨面的使用寿命。
*主要部件都经过调制，渗碳，淬火处理。
*机床所用铜制（套轴瓦分度涡轮）工件都采用ZQsn6-6-3材质锡青铜，增加加床以及工件的使用寿命。
*机床主要转动部位均采用螺旋弧伞齿轮传动，扭矩加大减少磨损，减小噪音。
机床的加工精度：等分累积误差0.025-0.03mm键侧对轴心线的平行度和键侧本身的平行度0.03/300mm加工表面粗糙度Ra.≤3.2μm
详细技术参数：
|
产品名称 |
Y631K花键轴铣床 |
|
技术规格 |
|
|
大铣削直径 |
80毫米 |
|
大铣削长度 |
600毫米 |
|
加工键槽数 |
4-24键 |
|
距 |
640mm |
|
铣刀转速的种数 |
6级 |
|
铣刀杆直径 |
22mm、27mm、32mm |
|
铣刀主轴轴向移动 |
30mm |
|
尾架套筒大移动 |
45mm |
|
铣刀主轴孔的锥度 |
莫氏4号 |
|
车头主轴套孔的锥度 |
莫氏4号 |
|
尾架套筒孔的锥度 |
莫氏4号 |
|
主电动机功率 |
4.0kw 1440r/m |
|
快速电机功率 |
1.5kw 1430r/m |
|
冷却泵电机功率 |
0.1KW 2790r/m |
|
润滑泵电机功率 |
0.15kw 2790r/m |
|
加工工件类型 |
直槽 |
|
大安装铣刀直径 |
140毫米 |
|
大安装铣刀长度 |
140毫米 |
|
大窜刀量 |
30毫米 |
|
机床外形尺寸 |
1830×1790×1700毫米 |
|
机床净重 |
3500千克 |
