一、 机床的用途与性能
本机床系半自动万能花键轴铣床,用于滚铣各种齿形的花键轴零件,也可以滚铣少于36齿的直齿、斜齿圆柱形连轴及齿轮。
1、 机床能完成自动的工作循环,如有特殊订货要求,可有二种工作循环供选择。一次工作循环,用在仅一次切削的加工,二次工作循环用在粗、精二次切削的加工。粗-精循环自动转换,且精加工余量可调整。
2、 进给方式可采用工件轴向进给或滚刀径向-工件轴向进给。
3、 机床的轴向运动螺母中有调整间隙机构,可按“顺铣”或“逆铣”加工方式工作。
4、 机床有滚刀手动窜刀机构,用以进行“对刀”和提高刀具寿命。
5、 备有工件中心架及托架,以用于加工细长花键轴零件和便于工件的安装。
6、 机床主要部位均为自动润滑。
机床特点:
*机床床身采用铸铁材质铸造并经过回火处理加强机床的整体抗震性能,机床导轨采用高频淬火处理,表面硬度高延长导轨面的使用寿命。
*主轴表面经氮化研磨抛光处理,表面硬度高,经久耐用。
*主要部件都经过调质,渗碳,淬火处理。

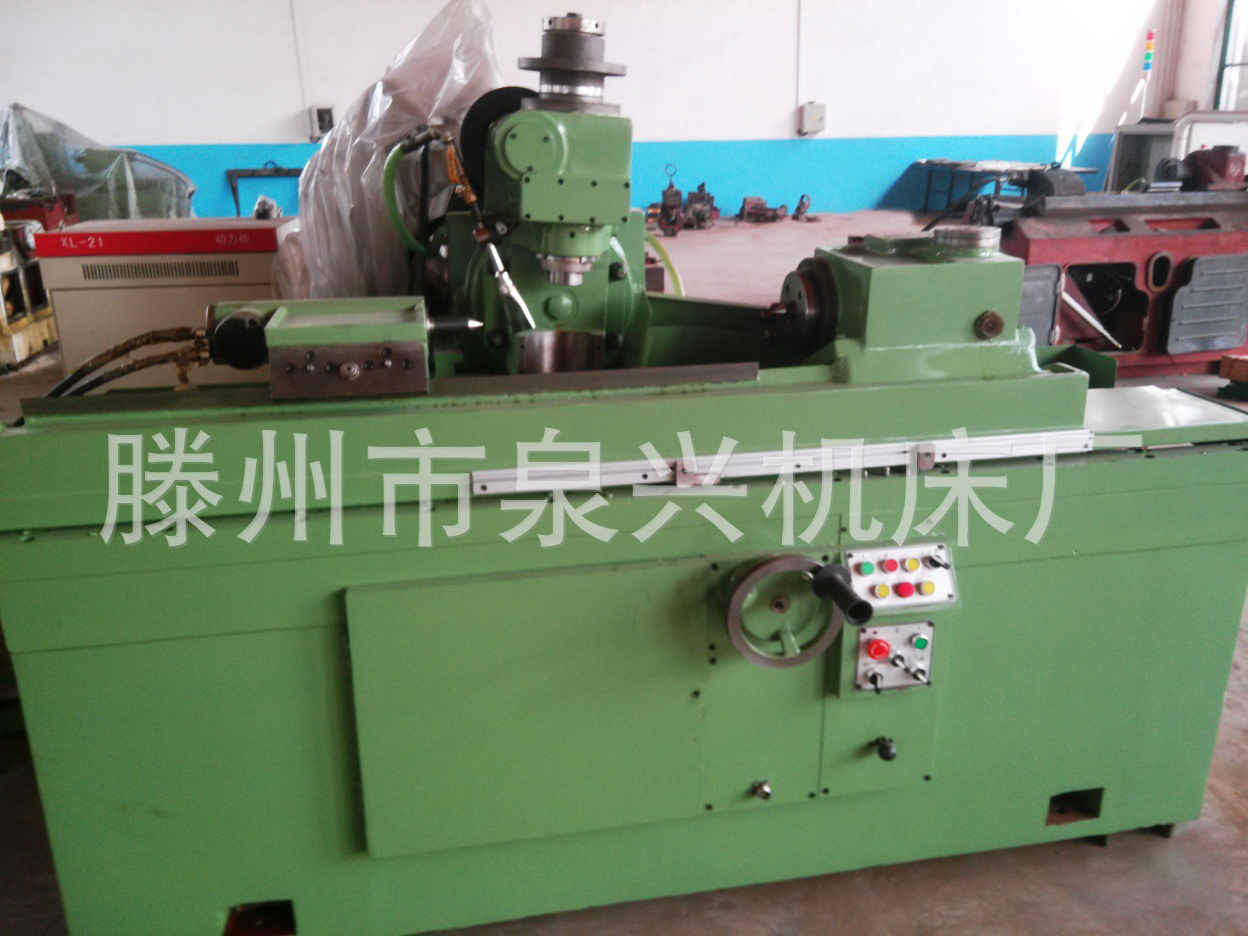

YB6212/PC半自动花键轴铣床详细技术参数
项 目 |
YB6212/PC |
大加工直径 |
125mm |
大加工长度 |
900mm |
大加工模数 |
4mm |
加工齿数 |
4-36齿 |
加工工件螺旋角 |
45° |
大工件长度 |
1000mm |
滚刀与工件轴心距 |
(Max./MIN) 160/30mm |
大安装滚刀尺寸 |
(直径/长度)130/115mm |
刀杆直径 |
22、27、32、40 |
大窜刀量 |
40mm |
铣头大调整角 |
90o |
冷却泵电机 |
0.12KW |
车头主轴孔通径 |
70mm |
滚刀转速(6级) |
80-250r/min |
进给量(10级) |
0.5-4mm/r |
溜板快速运动速度 |
1m/min |
主电机功率 |
4KW |
快速电机 |
1.5KW |
液压电机 |
1.1KW |
外形轮廊尺寸 |
2575×1686×1653mm |
机床重量 |
约4000kg |
