主要结构特点
●主轴刚度好,承载能力强。
●工作台X向机动进给
● X、Y、Z三方向导轨副超音频淬火、精密磨削 。
●手动润滑装置可对丝杠及导轨进行强制润滑。
●可配置特殊附件:立铣头,实现立铣功能。 该产品操作方便,性能可靠。可用各种圆柱铣刀、圆片铣刀、角度铣刀、成型铣刀和端面铣刀加工各种平面、斜面、沟槽等。如果使用适当铣床附件,可加工齿轮、凸轮、弧形槽及螺旋面等特殊形状的零件,配置万能铣头、圆工作台、分度头等铣床附件,可进一步扩大机床使用范围 根据用户需求可配置数显装置

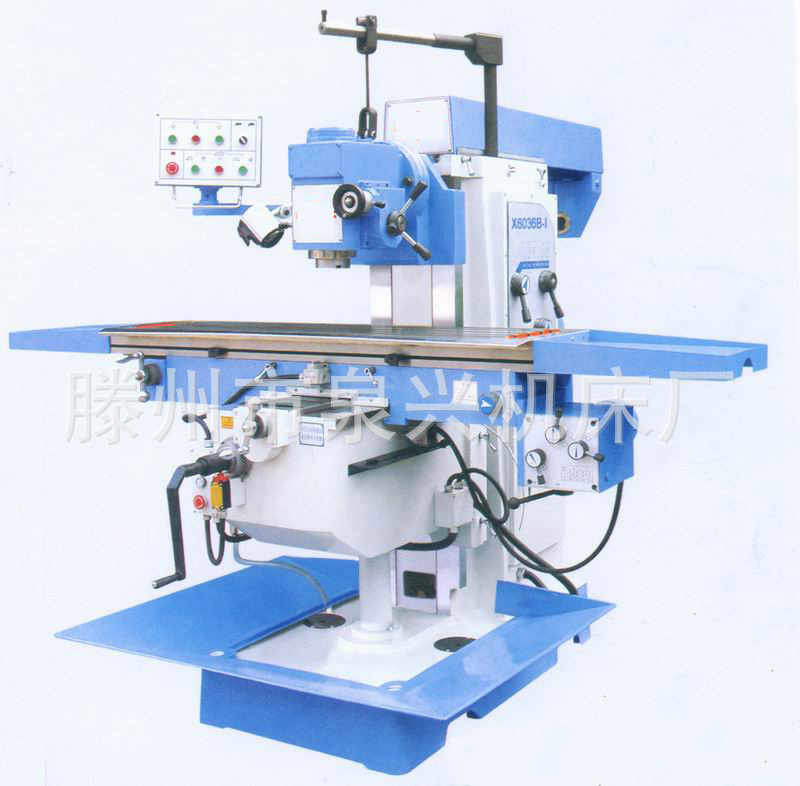

主要技术参数 | XW6036B-1 |
主轴内孔锥度(mm) | 卧轴7;24 IS050(立铣锥度7:24ISO40) |
主轴孔中心至悬梁平台距离(mm) | 0-400 |
主轴端面至工作台距离(mm) | 175 |
主轴转速范围(r.p.m) | (12级)60-1800 |
工作台尺寸 | 1500×360 |
工作台行程(mm) | 1000×320(1300×320)(1500×320) |
外形尺寸(mm) | 2220×1800×1800 |
电动机功率 (Kw) | 4/5.5 |
净重/毛重(Kg) | 2200/2300 |
