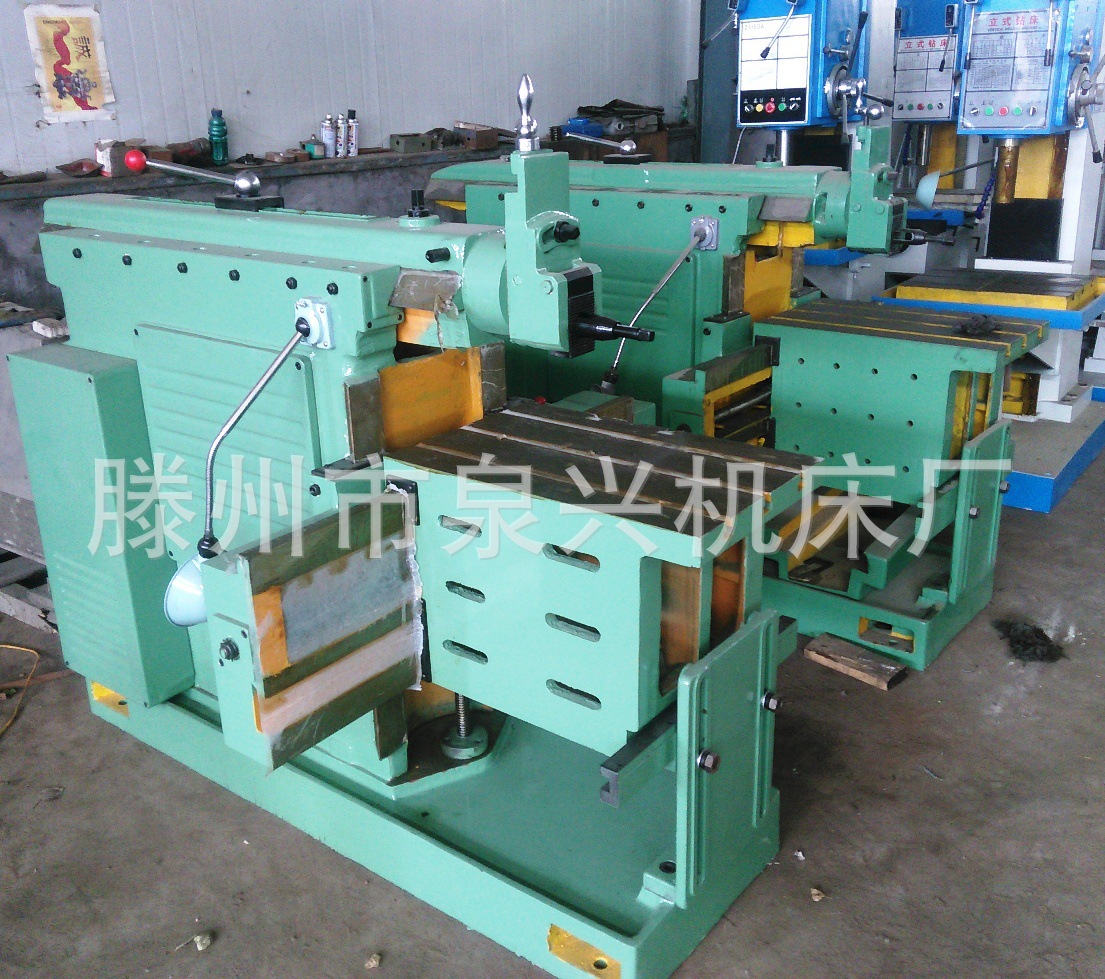

牛头刨床特点
牛头刨床主要用于单件小批生产中刨削中小型工件上的平面、成形面和沟槽。
它的主要五大特点有:
1、牛头刨床的工作台具有横向和升降的移动机构;用以刨削倾斜的平面，从而扩大了使用范围。
2、刨床的进给系统采用凸轮机构，有10级进给量。改变走刀量，也非常方便。
3、牛头刨床在走刀系统内装有过载安全机构，当由于操作不慎或者受到外力影响与切削超载时，走刀自行打滑，无损机件保证机床的正常运行。
4、滑枕和床身导轨间以及具有速度的齿轮付和主要的滑动导轨面，均有油泵打出的润滑油进行循润滑。
5、牛头刨床装有离合器及制动停车机构，所以在变换速度，启动机床及停车时，可不必切断电源，制动停车机构能使滑枕当离合器脱开时之惯性冲程量不大于10毫米。
牛头刨床详细技术参数
|
规格型号 |
BC6063 |
BC6066 |
BC6070 |
BC6085 |
BC60100 |
|
大刨削长度(mm) |
630 |
660 |
700 |
850 |
1000 |
|
滑枕底面到工作台面大距离(mm) |
385 |
385 |
400 |
400 |
400 |
|
工作台大横向移动距离(mm) |
630 |
630 |
630 |
710 |
800 |
|
工作台大垂直移动距离(mm) |
360 |
360 |
320 |
360 |
380 |
|
工作台上工作面 尺寸(长×宽)(mm) |
630×400 |
660×400 |
700×420 |
800×450 |
1000×500 |
|
刀架行程(mm) |
120 |
120 |
125 |
160 |
160 |
|
刀架回转角度（°） |
±60° |
±60° |
±60° |
±60° |
±60° |
|
滑枕每分钟往复次数 |
14,20.28,40,56,80 |
14,20.28,40,56,80 |
11,20,38,52,72,100 |
17,24,35,50,70,100 |
15,20,29,42,58,83 |
|
工作台机动水平进给范围(mm) |
12级 0.2-2.5 |
12级 0.2-2.5 |
12级 0.2-2.5 |
12级0.25-3 |
10级 0.3-3 |
|
工作台机动垂直进给范围(mm) |
12级 0.08-1.00 |
12级 0.08-1.00 |
12级 0.08-1.00 |
12级0.12-1.5 |
8级 0.15-0.5 |
|
工作台快速水平移动(m/min) |
-- |
-- |
-- |
1.2 |
3 |
|
工作台快速垂直移动(m/min) |
-- |
-- |
-- |
0.58 |
0.5 |
|
工作台中央T型槽尺寸(mm) |
18 |
18 |
18 |
22 |
22 |
|
主电机功率(kW) |
3 |
3 |
4 |
5.5 |
7.5 |
|
外形尺寸(长×宽×高)(mm) |
2340×1225×1480 |
2342×1225×1480 |
2480×1400×1780 |
2950×1325×1693 |
3640×1575×1780 |
|
重量(kg) |
1750 |
1850 |
2700 |
2940 |
4870 |
