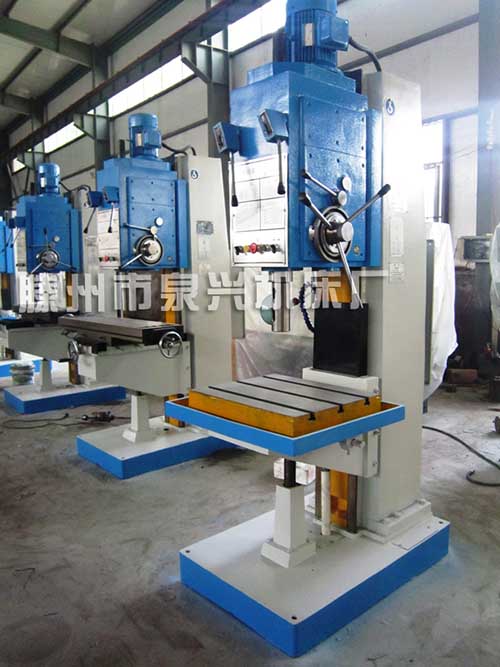

Z5150立式钻床

Z5150立式钻床
【Z5150型立式钻床产品特性】
●机床立柱为方形立柱燕尾结构,稳定性高,最大程度保证机床的钻孔精度。
●机械传动
●机械夹紧
●机械变速
●自动进刀
●主轴涡轮处油泵机械润滑
●主轴行程达到250mm,转速为12级 31.5-1400转,可攻丝,可定位深度,主轴自动反转自动返回。
  请注意Z51系列全系有四款机床分别:Z5140A、Z5150A、Z5140A-1、Z5150A-1, "-1"型号为十字工作台,左右前后可移动,也可根据客户要求安装进刀器。
Z5150型立式钻床技术参数:

参数/型号 Z5150A Z5150A-1
最大钻孔直径mm 50 50
主轴孔锥度 MT5 MT5
主轴行程 mm 250 250
主轴箱行程(手动)mm 200 200
主轴转速级数 12 12
主轴转速范围 r.p.m 31.5~1400 31.5~1400
进给量级数 9 9
进给量范围mm/r 0.056~1.80 0.056~1.80
工作台面积mm 560 x 480 1200 x 280
工作台纵横行程mm   650/300
工作台垂向行程mm 300 300
主轴端面至工作台面最大距离 mm 750 750
主电机功率 kw 3 3
外型尺寸 mm 1090 x 905 x2530 1400 x 1200 x2530
机床重量 kg 1250 1350

主要功能与特点:
外观造型美观大方,总体布局匀称协调。
采用机械传动,机械夹紧,机械变速,操作简便,生产效率高。
结构可靠,制造精良,保证了机床精度持久性。而且它将钻床的优点聚为一体。使之加大了钻床的加工范围,如镗孔、攻丝、套丝、锪平面、钻、铰、扩孔等功能,广泛用于大中小型企业,乡镇和个体工业的机械加工。
主轴箱是一个复合部件,由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。
【产品相关说明】
本机床是一种用途广泛的通用型立式钻床钻床,能够满足一般加工车间及个体用户在零件上进行钻孔、扩孔、铰孔、及攻丝等机械加工。机床刚性好、噪音低、操作简便、易于维修、是一种物美价廉的多用途机床。
一、操作规程
1、操作者必须熟悉机床操作顺序和性能,严禁超性能使用设备。
2、操作者必须经过培训、考试或考核合格后,持证上岗。
3、开机前,按设备润滑图表注油,检查各手柄是否放在规定的位置上。按压总启动按钮,启动油泵电机。
4、按压主轴箱与立柱松开按钮,按压摇臂升降按钮,并移动主轴或转动摇臂。
5、选择低速档,调好进给量,空转10分钟后,可试自动进给。
6、进给退出,主电机停止,按压总停按钮。
7、关闭机床电控总开关,关闭电控柜空气开关。
8、清洁机床,按设备润滑图表注油,立柱等各部位抹油。
二、安全操作规程
1、加工时,严禁戴手套,工件夹装应牢固,钻小件,应用平口钳或工具夹夹住,严禁用手持工件加工。
2、在开机钻孔情况下,手不准触摸,不准翻转,卡压或测量。
3、使用自动走刀,应调整好限位块,手动进给,不要用力过猛。
4、钻头上有长铁屑时,要停车用铁钩清除,禁止风吹或手拉。
【产品发货运输】
亲,客户订单后都想第一时间收到货物,我们也深知发货速度会影响客户感知,我们在发货时一切为客户利益为重,在拿到订单的第一时间安排发货,由于所有机床过高过大,一般普通物流采用集装箱没法装运(超高,无法装车)因此我公司产品采用配货运输(即集散货装整车运输),一般配货时间1-2天,但在运输中不转车,最大程度保证货物在运输当中的安全,货物装车后将以最快的时间抵达卸货地点。因此请各位顾客耐心等待。
