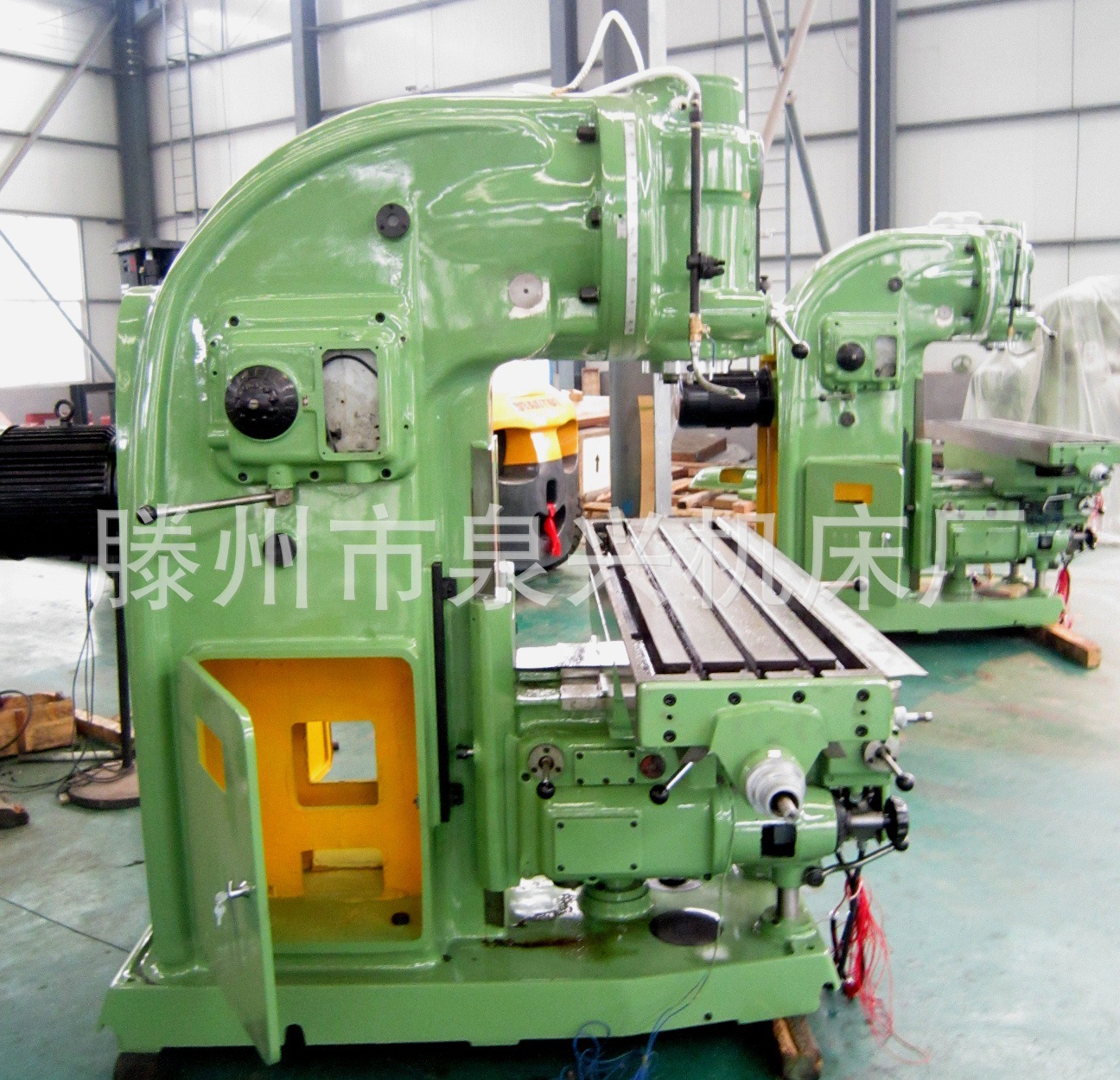

主要结构特点:
1、底座、机身、工作台、中滑座、升降滑座、主轴箱等主要构件均采用高强度材料铸造而成,并经人工时效处理,保证铣床长期使用的稳定性。
2、立铣头可在垂直平面内顺、逆回转调整 ±45°,拓展机床的加工范围;主轴轴承为圆锥滚子轴承,承载能力强,且主轴采用能耗制动,制动转矩大,停止迅速、可靠。
3、工作台X/Y/Z向有手动进给、机动进给和机动快进三种,进给速度能满足不同的加工要求;快速进给可使工件迅速到达加工位置,加工方便、快捷,缩短非加工时间。
4、X、Y、Z三方向导轨副经超音频淬火、精密磨削及刮研处理,配合强制润滑,提高精度,延长机床的使用寿命。
5、润滑装置可对纵、横、垂向的丝杠及导轨进行强制润滑,减小机床的磨损,保证机床的高效运转;同时,冷却系统通过调整喷嘴改变冷却液流量的大小,满足不同的加工需求。
6、机床设计符合人体工程学原理,操作方便;操作面板均使用形象化符号设计,简单直观。
产品性能特点:
◆ 采用矩型导轨钢性好稳定性强
◆ 工作台X、Y、Z方向快速进给
◆ 加长滑块,行程加长,加大稳定性,抗震性更强
◆ 各导轨面集中润滑
产品用途:
◆ X5040铣床可以用来钻孔、铣平面、铰孔、及修刮端面等多种形式的加工,X5040铣床广泛用于大中小型企业,乡镇和个体工业的机械加工,及各类机器制造业中加工中小型零件,也适用于修理车间。
[X5040立式铣床产品主要技术参数]
主要技术参数 |
Specification |
Unit |
X5040 |
工作台面尺寸 |
Table size |
mm |
1700×400 |
T型槽槽数、槽宽、槽距 |
T-slots(NO./Width/Pitch) |
|
3/18/90 |
X向(工作台纵向 手动/机动) |
Longitudinal travel(manual/auto) |
mm |
900/880 |
Y向(滑座横向 手动/机动) |
Cross travel(manual/auto) |
mm |
315/300 |
Z向 (升降台垂向 手动/机动) |
Vertical travel(manual/auto) |
mm |
385/365 |
快速移动速度 |
Rapid feed speed |
mm/min |
2300/1540/770 |
主轴孔径 |
Spindle pore |
mm |
29 |
主轴孔锥度 |
Spindle taper |
|
7:24 ISO50 |
主轴转速范围 |
Spindle speed range |
r/min |
30~1500 |
主轴转速级数 |
Spindle speed step |
steps |
18级 |
主轴轴向移动距离 |
Spindle travel |
mm |
85 |
立铣头大回转角度 |
Max.swivel angle of vertical milling head |
|
±45° |
主轴端面至工作台面的距离 |
Distance between spindle nose and table surface |
mm |
30-500 |
主轴中心线到床身垂直导轨面的距离 |
Distance between spindle axis and colomn guideway |
mm |
450 |
进给电机功率 |
Feed motor power |
kw |
3 |
主传动电机功率 |
Main motor Power |
kw |
11 |
机床外形尺寸 |
Overall dimensions(L×W×H) |
mm |
2556×2159×2258 |
机床重量(净重) |
Net weight |
kg |
4250/4350 |
