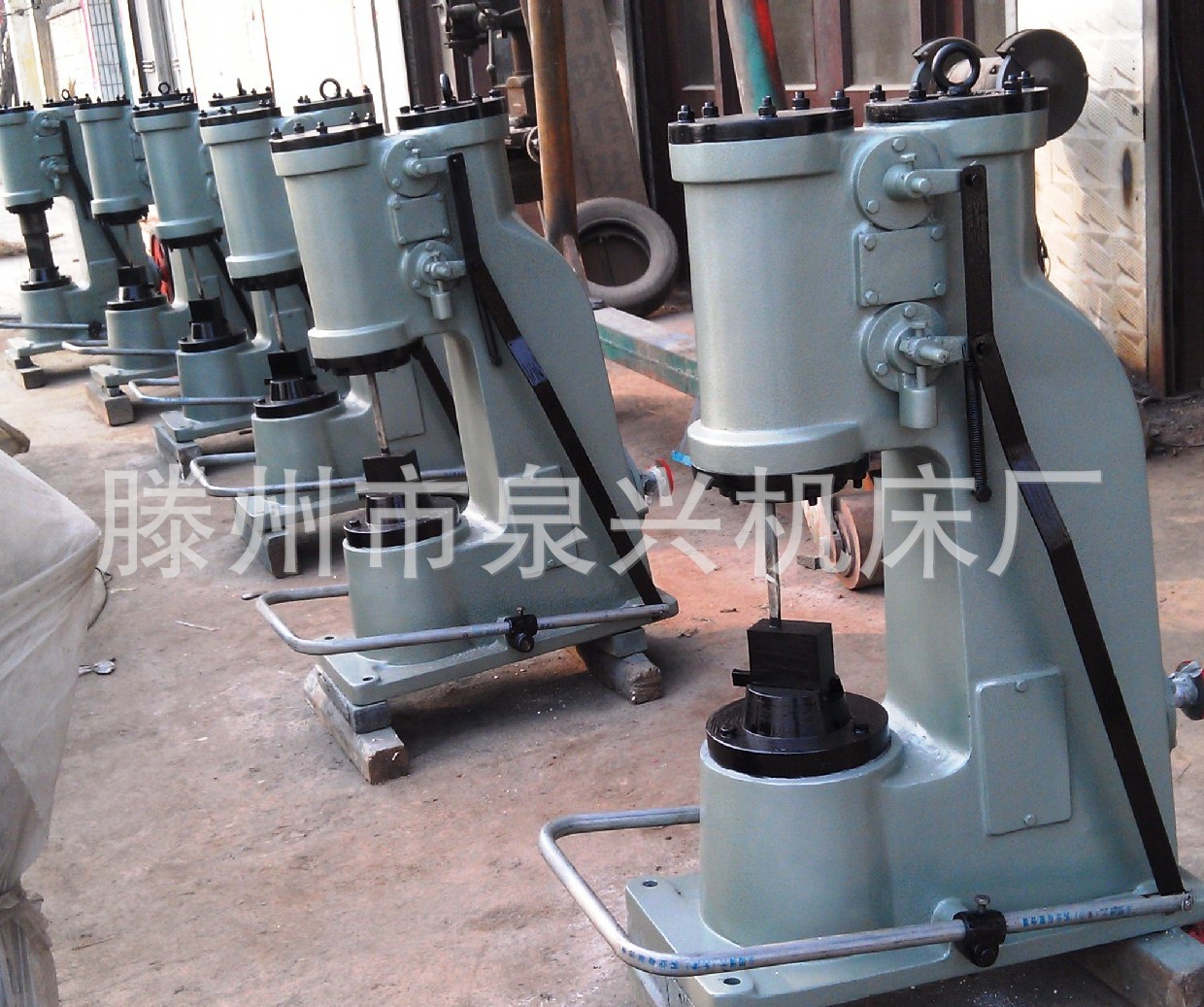

空气锤
空气锤是自由锻造设备的一种，有两个汽缸，压缩缸将空气压缩，通过分配阀送入工作汽缸，推动活塞连同锤头作上下运动起锤击作用.操作灵活，该机种适用于各种自由锻造: 如延伸、镦粗、冲孔、剪切、 锻焊、扭转、弯曲等，使用垫模即可进行各种开式模锻，全系空气锤适用于小型制造和修理行业，也适用于锻打各种农机具、矿用产品等。
空气锤特点：
1、以压缩空气为动力，满足安全生产的需要敲击力度与打击频率可通过调节气压控制
2、使用机身材质为铸铁，大吨位空气锤砧做材质为铸钢
3、机构简单、不易损坏
空气锤结构：
空气锤主要由机架、传动机构、压缩缸和工作缸、压缩活塞、落下部分、配气机构和砧座等六大部分组成。
一、机架：机架是空气锤的主体，在机架上面安装有电动机，传动装置，工作机构和操纵机构，这些机构在机架上紧凑组合成一个整体。
二、传动机构：传动机构包括减速器、曲轴、连杆系统。它把电动机的旋转运动转变成压缩活塞的上下往复运动。
三、压缩缸和工作缸：压缩缸和工作缸的上下部和上下旋阀连通，通过压缩活塞的上下运动产生压缩空气驱动工作活塞上下运动。
四、落下部分：落下部分由工作活塞、锤杆和上砧等组成，锤杆和工作活塞为一整体，为使其重量符合技术规格吗，可制作成空心件，锤杆与锤头的连接是用燕尾槽和楔铁连接。
五、配气机构：配气机构由上气道中上旋阀，下气道中的下旋阀，操作手柄或脚踏杠杆组成，通过配气机构来控制各种动作的实现。
六、砧座（锤座）
|
名称 |
单位 |
C41-40kg |
C41-65kg |
C41-75kg |
C41-150kg |
C41-250kg |
|
落下部分公称重量 |
公斤 |
40 |
65 |
75 |
150 |
250 |
|
打击能量 |
千焦 |
0.53 |
1.0 |
1.0 |
2.27 |
5.6 |
|
每分钟打击次数 |
次 |
245 |
210 |
210 |
180 |
140 |
|
锤杆导程下端面到下挣面距离 |
毫米 |
230 |
300 |
300 |
370 |
450 |
|
锤头中心线至机内侧面距离 |
毫米 |
235 |
280 |
290 |
350 |
420 |
|
能锻圆钢大截面 |
毫米 |
70 |
85 |
85 |
165 |
210 |
|
能锻方钢大尺寸 |
毫米 |
60×60 |
65×65 |
75×75 |
140×140 |
175×175 |
|
机器外形尺寸（长×宽×高） |
毫米 |
1200×600×1500 |
1380×846×1783 |
1440×846×1800 |
2390×1085×2150 |
2639×1155×2540 |
|
机器重量 |
公斤 |
1200 |
2450 |
2500 |
5000 |
7800 |
|
功率 |
千瓦 |
4 |
7.5 |
7.5 |
15 |
22 |
|
电压 |
伏 |
三相380 |
三相380 |
三相380 |
三相380 |
三相380 |
