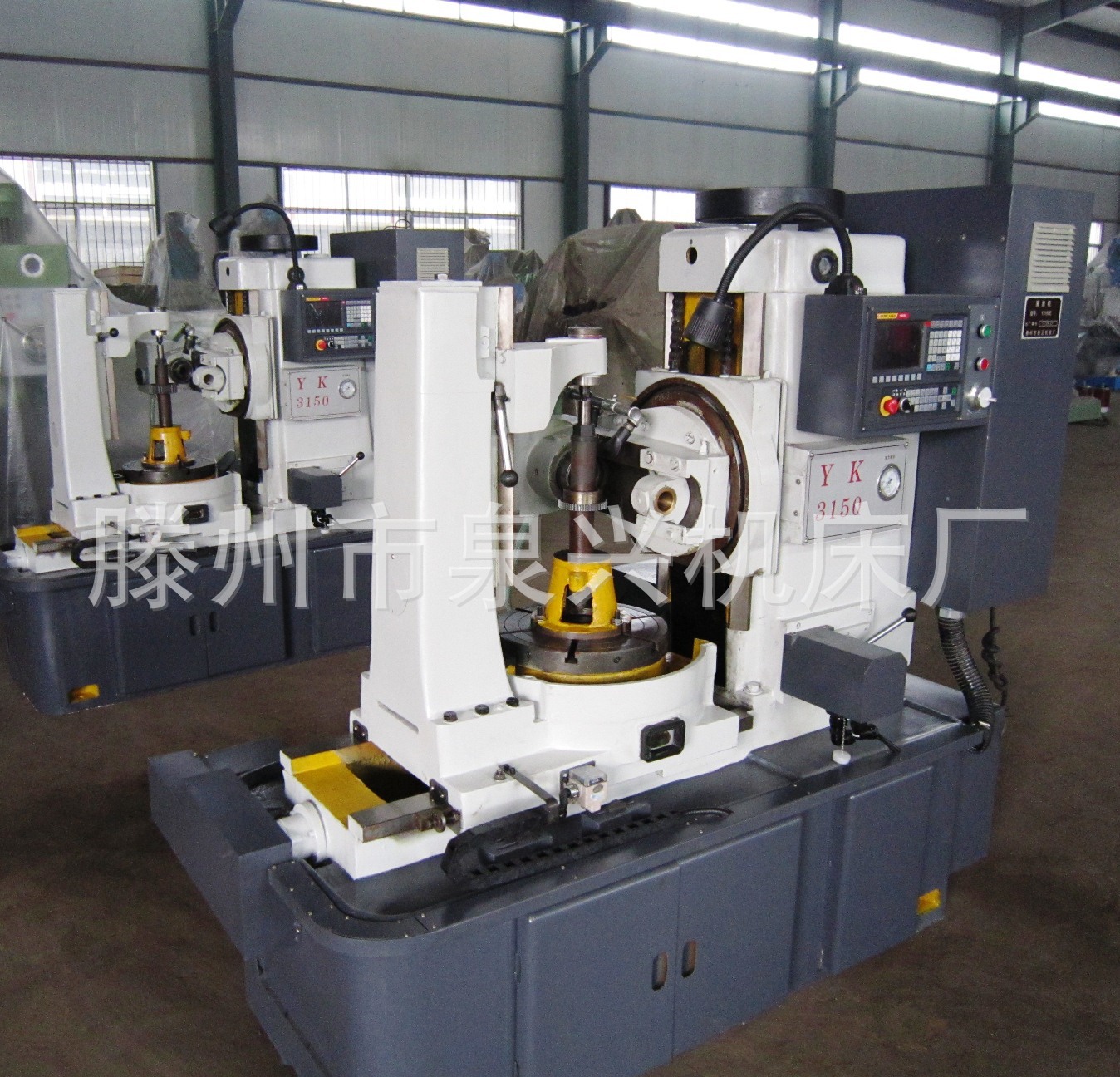

YK3150数控滚齿机
一、机床结构特点:
1、底座、立柱、尾座、滚轮箱、主轴箱等主要基础件采用铸铁结构，在内部分布着网状的加强筋，保证了基础件的高刚性和抗弯减震性能；基础件采用树脂砂造型并经过时效处理，确保机床长期使用精度的稳定性，为机床性能的稳定性提供了保障；
2、X向导轨均为距形滑动导轨，并经中频淬火及精密磨削；精密刮研配合自动强制润滑，减少进给运动的摩擦阻力，减少低速爬行，提高机床精度寿命；
3、Z向燕尾导轨设计加强配重块平衡，保证滚头箱运动顺畅、稳定；
4、X、Z两个方向进给采用大螺距高精度高强度的滚珠丝杠，进给速度高；
5、丝杠支承采用预拉伸结构，大大降低了机床长时间运转中热变形对精度的影响；
6、机床可采用油压控制系统，使机床保持平衡，减小工作时震动，大大降低对主轴精度的影响，延长主轴的使用寿命；
7、机床操作系统采用人体工程学原理设计，操作箱独立设置，接近操作者，配装手持式电子手轮操作盒，方便对刀；
8、采用先进的集中自动润滑装置，定时、定量的自动间歇式润滑，工作稳定可靠；
9、电气系统采用变压器与控制系统分离设计结构，降低热量的产生，减少电气箱温度变化，提高电气件的使用寿命及系统控制的可靠性；
10、在机床上装有刀架快速移动装置及在切削终止时自动停止运转机构，故本机床不仅广泛适用于齿轮加工，且操作方便，同时可进行多机床管理。
二、系统及电器
1、控制系统【广泰数控系统】系统具有完善可靠的联锁、安全保护和故障诊断报警等功能。
2、电源装置
电源形式：三相交流380V±10%50Hz±10%
【YK3150数控滚齿机主要技术参数:】
蜗轮材质为：锡青铜
轴数 两轴
广泰数控系统，滚珠丝杠，伺服电机
X、Z轴 X、Z轴联动
分辨率 0.01毫米
|
主要技术参数 |
YK3150 |
|
|
大切削模数 |
钢材(mm) |
5 |
|
铸铁(mm) |
6 |
|
|
加工直齿圆柱齿轮大直径 |
有外支架(mm) |
350 |
|
无外支架(mm) |
500 |
|
|
加工圆柱螺旋齿轮大直径 |
当旋转角为30°时(mm) |
370 |
|
当旋转角为45°时(mm) |
250 |
|
|
滚刀的大垂直行程长度(mm) |
260 |
|
|
大滚切长度(mm) |
240 |
|
|
滚刀心轴至工作台 |
大(mm) |
320 |
|
小（工作台台面到滚刀心轴的距离小于85毫米时为30毫米） |
25 |
|
|
工作台面至滚刀心轴中心线的小距离(mm) |
170 |
|
|
滚刀可换心轴直径(mm) |
22 27 32 |
|
|
滚刀大直径(mm) |
120 |
|
|
工作台孔直径(mm) |
60 |
|
|
工作台心轴直径(mm) |
30 |
|
|
滚刀主轴转速 |
级数 |
8种 |
|
范围(转/分) |
50-275 |
|
|
工件每转滚刀垂直进给量(毫米/转) |
0.24-4.25（系统无控制） |
|
|
主电动机功率(kw) |
3 |
|
|
主电动机转速(转/分) |
1430 |
|
|
泵电动机功率(kw) |
0.125 |
|
|
泵电动机转速(转/分) |
2790 |
|
|
机床重量（带附件）(kg) |
2600 |
|
|
机床外形尺寸（长×宽×高）(mm) |
2250×1135×1730 |
|
