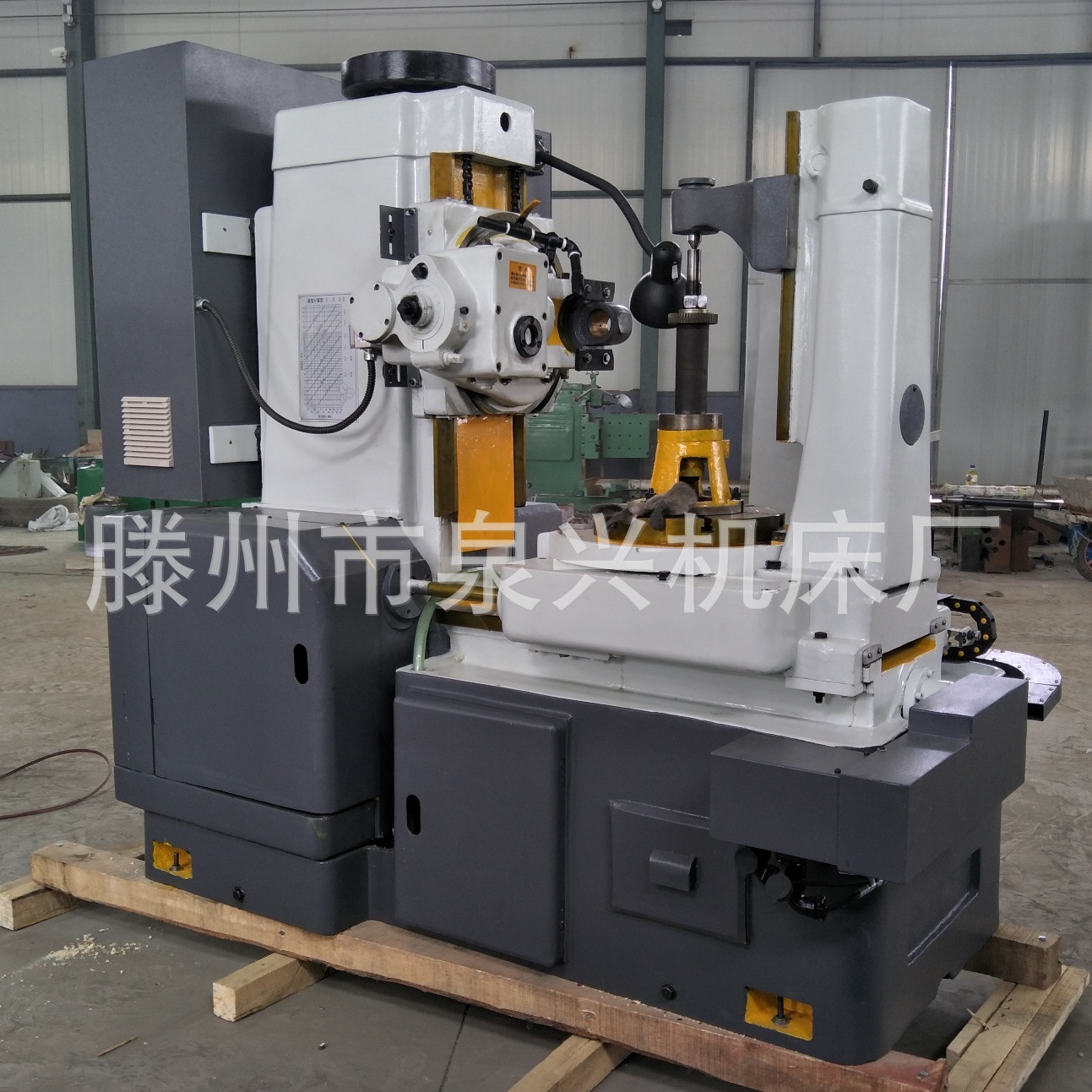

YK3180数控滚齿机
一、机床结构特点:
1、底座、立柱、尾座、滚轮箱、主轴箱等主要基础件采用铸铁结构,在内部分布着网状的加强筋,保证了基础件的高刚性和抗弯减震性能;基础件采用树脂砂造型并经过时效处理,确保机床长期使用精度的稳定性,为机床性能的稳定性提供了保障;
2、X向导轨均为距形滑动导轨,并经中频淬火及精密磨削;精密刮研配合自动强制润滑,减少进给运动的摩擦阻力,减少低速爬行,提高机床精度寿命;
3、Z向燕尾导轨设计加强配重块平衡,保证滚头箱运动顺畅、稳定;
4、X、Z两个方向进给采用大螺距高精度高强度的滚珠丝杠,进给速度高;
5、丝杠支承采用预拉伸结构,大大降低了机床长时间运转中热变形对精度的影响;
6、机床可采用油压控制系统,使机床保持平衡,减小工作时震动,大大降低对主轴精度的影响,延长主轴的使用寿命;
7、机床操作系统采用人体工程学原理设计,操作箱独立设置,接近操作者,配装手持式电子手轮操作盒,方便对刀;
8、采用先进的集中自动润滑装置,定时、定量的自动间歇式润滑,工作稳定可靠;
9、电气系统采用变压器与控制系统分离设计结构,降低热量的产生,减少电气箱温度变化,提高电气件的使用寿命及系统控制的可靠性;
10、在机床上装有刀架快速移动装置及在切削终止时自动停止运转机构,故本机床不仅广泛适用于齿轮加工,且操作方便,同时可进行多机床管理。
二、系统及电器
1、控制系统【广泰数控系统】系统具有完善可靠的联锁、安全保护和故障诊断报警等功能。
2、电源装置
电源形式:三相交流380V±10%50Hz±10%
【YK3180数控滚齿机主要技术参数:】
蜗轮材质为:锡青铜
轴数 两轴
广泰数控系统,滚珠丝杠,伺服电机
X、Z轴 X、Z轴联动
分辨率 0.01毫米
Y3180H滚齿机 | ||||||||
大工件直径
|
有小立柱:550m
|
工作台孔直径
|
80mm
|
|||||
无小立柱:800mm
|
||||||||
大模数
|
10mm
|
工件必轴座孔锥度
|
莫氏5号
|
|||||
大加工宽度
|
300mm
|
工作台直径
|
650mm
|
|||||
工件少齿数
|
|
主轴转速级数
及转速范围 |
8级40-200r/min
|
|||||
刀架大垂直行程
|
350mm
|
刀架滑板快速移动速度
|
不大于540mm/min
|
|||||
刀架大回旋角度
|
240°
|
工作台快速移动速度
|
不大于500m/min
|
|||||
滚刀轴心到工作台面的距离
|
大585mm
小235mm |
工作台面到外支架轴承端面的距离
|
小400mm
大600mm |
|||||
主轴孔锥度
|
莫氏5号
|
轴向进给量级数及进给量范围
|
12级0.4-4mm/r
|
|||||
允许安装滚刀的
|
大直径180mm
|
主电动机功率及同步转速
|
N=5.5KW 1500r/min
|
|||||
大长度180mm
|
||||||||
滚刀大轴向移动量
|
50mm
|
轴向快速电动机功率及同步转速
|
N=1.1KW 1500r/min
|
|||||
滚刀心轴直径
|
ф22 ф27 ф32 ф40mm
|
工作台快速电动机功率及同步转速
液压泵电动机功率同步转速
|
N=0.55KW,1500r/min
N=1.1KW,910r/min
|
|||||
滚刀轴心到工作台轴心间的距离
|
大 550mm
小 50mm |
机床重量级
|
5500kg
|
|||||
工作台液压快速移动距离
|
50mm
|
机床轮廓尺寸
|
2752X1490X1870mm
|
