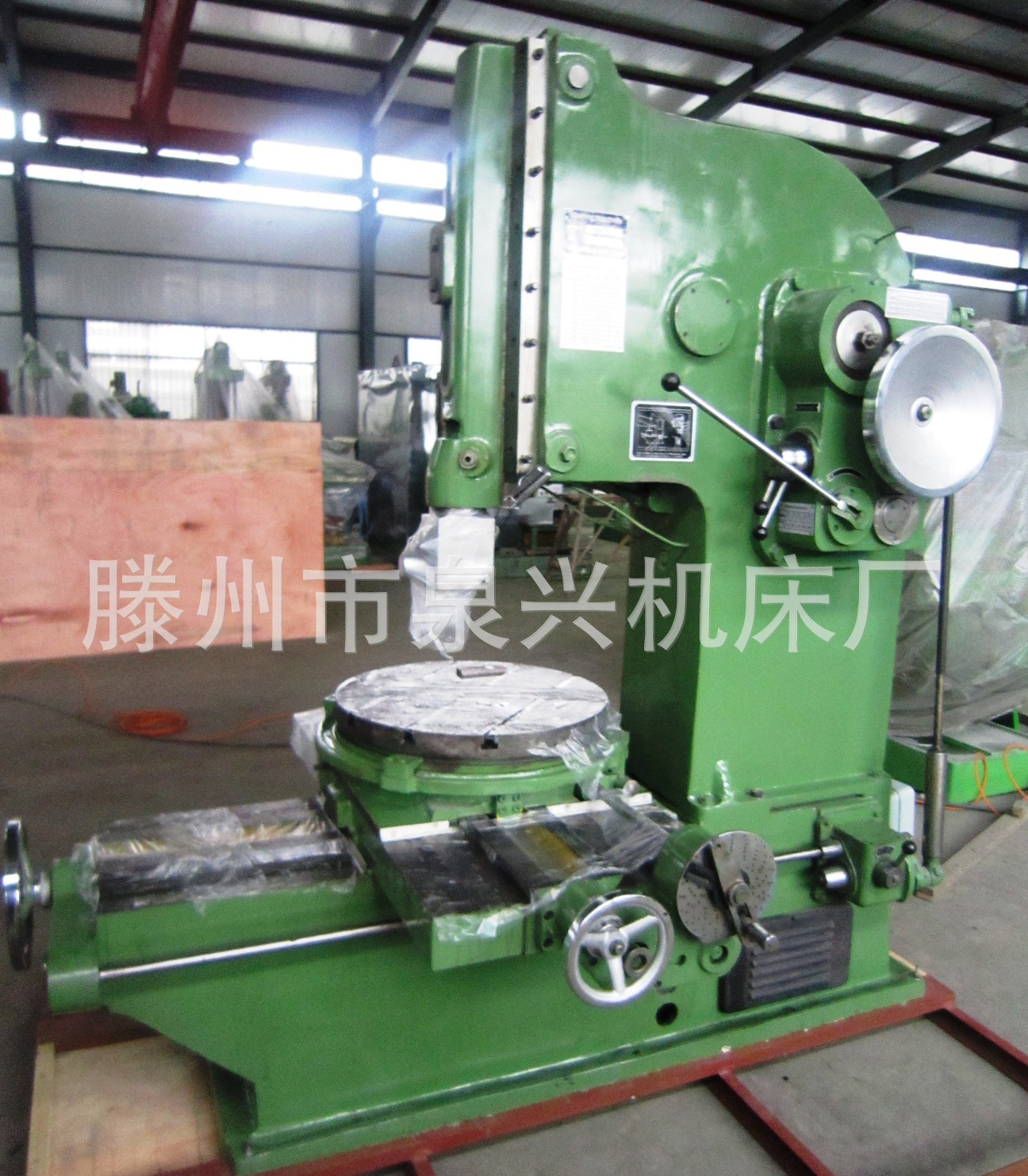

插床
本机床用以加工各种零件的平面、型面及键槽等，对单件或小批生产车间为适合。主转动的机构是变摇柄齿轮的回转运动为滑枕的往复运动，工作台可作纵向、横向和回转，自动与手动进给，可实现快速移动，工作台遇有故障时则自动停止进给.
本机床经心设计，标准化、通用化、系列化、自动化程度较高，布局合理，结构紧凑协调匀称。外形美观，维修方便。
机床使用三相交流电源,电压380伏,频率50赫.对用户提出的其它电源条件，经过协商，可按特殊定货供应。
插床介绍
利用插刀的竖直往复运动插销键槽和型孔的直线运动机床。插床与刨床一样，也是使用单刃刀具(插刀)来切削工件，但刨床是卧式布局，插床是立式布局。插床多用于单件或小批量生产中加工内孔键槽或花键孔，也可以加工平面、方孔或多边形孔等，在批量生产中常被铣铣床或拉床代替。但在加工不通孔或有障碍台肩的内孔键槽时，就只有利用插床了。插床的滑枕带着刀架沿立柱的导轨作上下往复运动，装有工件的工作台可利用上下滑座作纵向、横向和回转进给运动。键槽插床的工作台与床身联成一体，从床身穿过工件孔向上伸出的刀杆带着插刀边做上下往复运动，边做断续的进给运动，工件安装不像普通插床那样受到立柱的限制，故多用于加工大型零件(如螺旋桨等)孔中的键槽。|
型号 |
B5020 B5020D |
B5032 B5032D |
|
滑枕大行程 |
220mm |
340mm |
|
大插销长度 |
200mm |
320mm |
|
工件大加工尺寸(长×宽) |
500×200mm |
600×320mm |
|
工件大重量 |
400kg |
500kg |
|
大切削力 |
7500N |
7500N |
|
滑枕每分钟往复次数 |
32.50.80.125r.p.m |
20,32,50,80 r.p.m |
|
滑枕垂直调整距离 |
230mm |
315mm |
|
滑枕倾斜角度 |
0-8° |
0-8° |
|
刀头支承面至床身前壁间距离 |
485mm |
600mm |
|
插刀大尺寸(长×宽) |
25×40mm |
25×40mm |
|
工作台直径 |
500mm |
630mm |
|
工作台面至滑架下端间距离 |
320mm |
490mm |
|
工作台大纵向移动距离(机动/手动) |
400/450mm |
480/620mm |
|
工作台大横向移动距离(机动/手动) |
450/500mm |
480/560mm |
|
工作台纵横机动进给范围 |
0.08-1.21mm |
0.08-1.21mm |
|
工作台回转进给范围 |
0.052-0.783mm |
0.052-0.783mm |
|
主电机功率 |
3KW |
4KW |
|
机床轮廓尺寸(长×宽×高) |
1916×1305×1995mm |
2261×1495×2245mm |
|
机床重量(约) |
2200kg |
3000kg |
